芯东西（公众号：aichip001）
编译 | 崔嫄伟
编辑 | 陈骏达

芯东西10月9日消息，昨天，全球晶圆代工大厂格罗方德（GlobalFoundries）宣布与台积电达成多年期制造协议，在美国本土建立硅中介层生产基地，为台积电的CoWoS先进封装生态供货，协议规模约20亿美元（约合人民币134亿元）。

格罗方德将扩大纽约州马耳他工厂产能，为台积电提供制造服务，成为美国首个为先进封装技术供应硅中介层的厂商。该项目支持范围包括嵌入式深沟槽电容等组件，预计2028年上半年开始量产爬坡，协议初始期限五年，并为未来随客户需求扩产预留了框架。

CoWoS是台积电的2.5D先进封装技术，核心做法是在芯片与封装基板之间垫入中介层，通过硅通孔（TSV）实现高密度互连，让逻辑芯片与高带宽内存（HBM）在单一封装内协同工作。

它解决的是AI芯片的“数据搬运”问题：单颗芯片算力再强，内存带宽跟不上也会被拖累，CoWoS让多颗芯片和HBM紧密集成，缩短互连距离、提升带宽并降低功耗，是英伟达、AMD等厂商AI加速器的关键支撑。

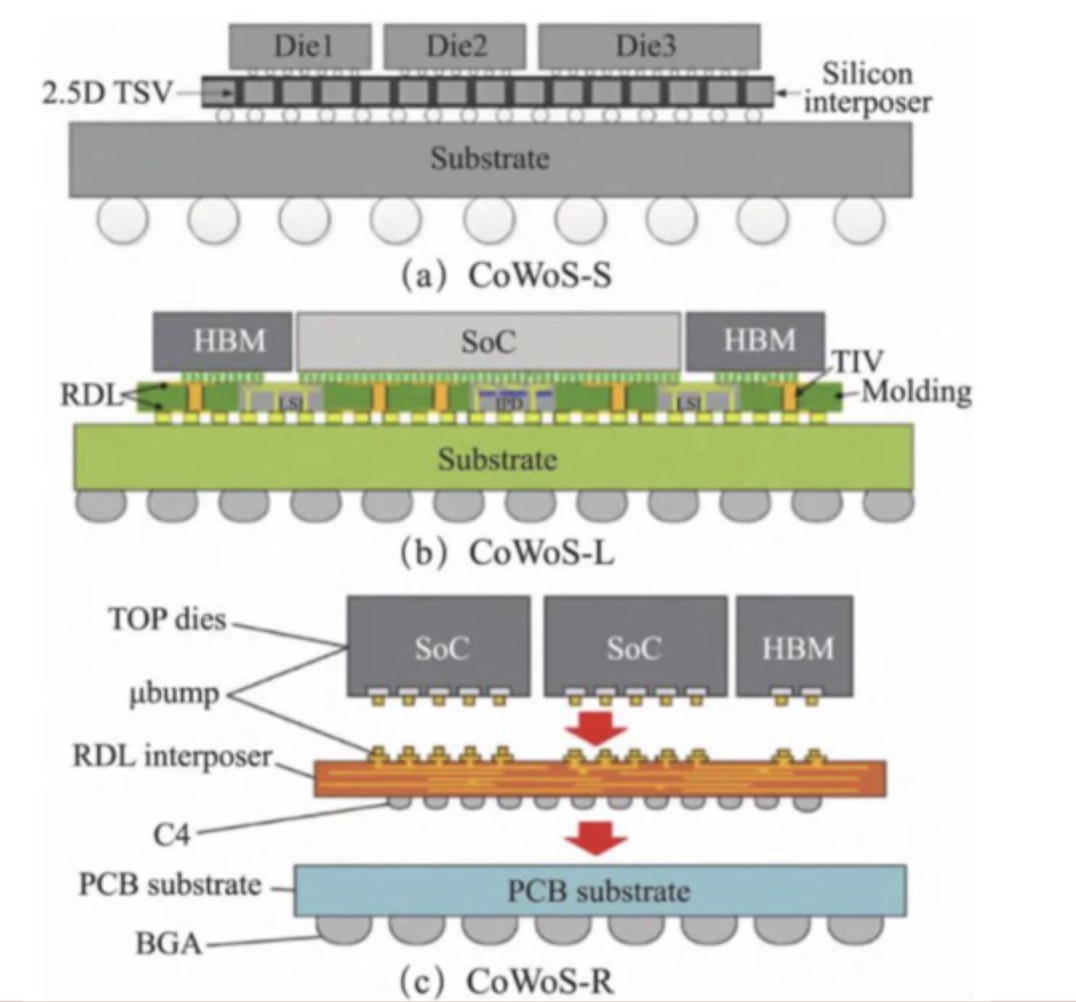

CoWoS有三条技术路线：CoWoS-S是当前AI GPU的主流方案，它使用一整块硅中介层，通过TSV连接上层芯片与基板，性能上限最高。硅中介层承载传输电子信号和电力所需的线路，使封装内的多颗芯片能够协同工作，但中介层面积越大良率越难控制、成本越高。

CoWoS-R采用多层线路重布层（RDL）中介层，以聚合物和铜线布线，成本更低；CoWoS-L则取两者之长，用RDL完成大面积布线，在高带宽需求的局部嵌入硅互连（LSI）小块，兼顾性能与封装尺寸。格罗方德此次供应的硅中介层，主要用于CoWoS-S这条路线。

▲图源期刊论文《人工智能芯片先进封装技术》（田文超等）

随着AI芯片尺寸增大、多颗芯片整合进同一封装，CoWoS产能紧张已成为制约AI芯片交付的核心瓶颈，而台积电正以产能扩张与技术迭代的路线进行应对：产能方面，CoWoS月产能从2024年底约3.5万片向2026年底13万至14万片目标爬坡，2028年底有望翻倍至约26万片。

技术方面，台积电的封装尺寸逐年扩大：5.5倍光罩尺寸中介层已于2026年量产，2028年其将推出整合20个HBM的14倍光罩尺寸版本，2029年将进一步扩至24个HBM。

格罗方德成立于2009年，总部位于纽约州马耳他，由阿联酋主权基金穆巴达拉与AMD合资成立，是全球领先的半导体晶圆代工厂，制造基地覆盖美国、欧洲和亚洲，包括美国纽约马耳他、美国佛蒙特州伯灵顿、德国德累斯顿及新加坡等工厂。该公司聚焦差异化工艺与特色技术，在射频、氮化镓（GaN）功率器件等领域，为从云端到终端的AI落地场景提供芯片产品。

在先进封装层面，格罗方德65PKG硅中介层平台在2024年已实现量产认证，技术就绪度达TRL9级，包含TSV技术，支持晶圆对晶圆和芯片对晶圆集成，使异构逻辑、存储与电源器件在3D架构中互连。

2026年5月，该公司推出基于硅光子技术的SCALE共封装光学方案，面向AI数据中心，已演示8λ和16λ双向密集波分复用传输；6月，其宣布SLATE晶圆对晶圆键合技术在9SW射频平台量产就绪。

格罗方德CMOS业务高级副总裁Ed Kaste称，先进封装对下一代AI系统的性能、能效和规模日益关键，格罗方德将依托其美国制造布局，为这一关键环节提供安全、可扩展的供应来源。

结语：先进封装供应链新增美国供应点，AI产能瓶颈寻求缓解

AI芯片产能的竞争正从前端制程延伸到封装环节。台积电CoWoS封装此前高度依赖亚洲产能，此次合作落地后，这一关键环节新增了美国本土供应来源，也反映出AI供应链本土化从晶圆制造向封装元件扩散的趋势。

对格罗方德而言，这笔订单将其业务延伸至先进封装材料领域，扩大了在AI产业链中的参与度。但格罗方德量产尚需等待至2028年，届时能否真正缓解先进封装产能紧张，还需取决于新增产能的爬坡速度以及整体供应链瓶颈的演变。

来源：GlobalFoundries
